1 概念定义：底层软件与应用层

1.1 底层软件

  • 指支撑ADAS系统运行的基础程序，包括操作系统（Operating System, OS）、设备驱动程序（Device Driver，用于控制和管理传感器、执行器等硬件的模块）以及基础服务等。

  • 底层软件直接与硬件交互，向上提供统一的接口和运行环境，相当于在硬件和应用功能之间搭建桥梁。它确保各种硬件（传感器、控制器等）被上层软件方便地使用，同时屏蔽硬件差异。

  • 例如，我们在电脑上用Word打印文件时需要安装打印机驱动，但Word本身不用修改。打印机好比汽车里的各种硬件，Word好比汽车中的应用软件，而打印机驱动就类似汽车的基础软件，通过驱动解耦软硬件，让应用软件无需关心硬件细节。

1.2 应用层

  • 指ADAS系统中的高级算法模块和功能软件部分，直接实现自动驾驶辅助的具体功能，包括环境感知（如摄像头图像识别、雷达目标检测等）、多传感器数据融合、路径规划与决策，以及车辆控制等核心算法。

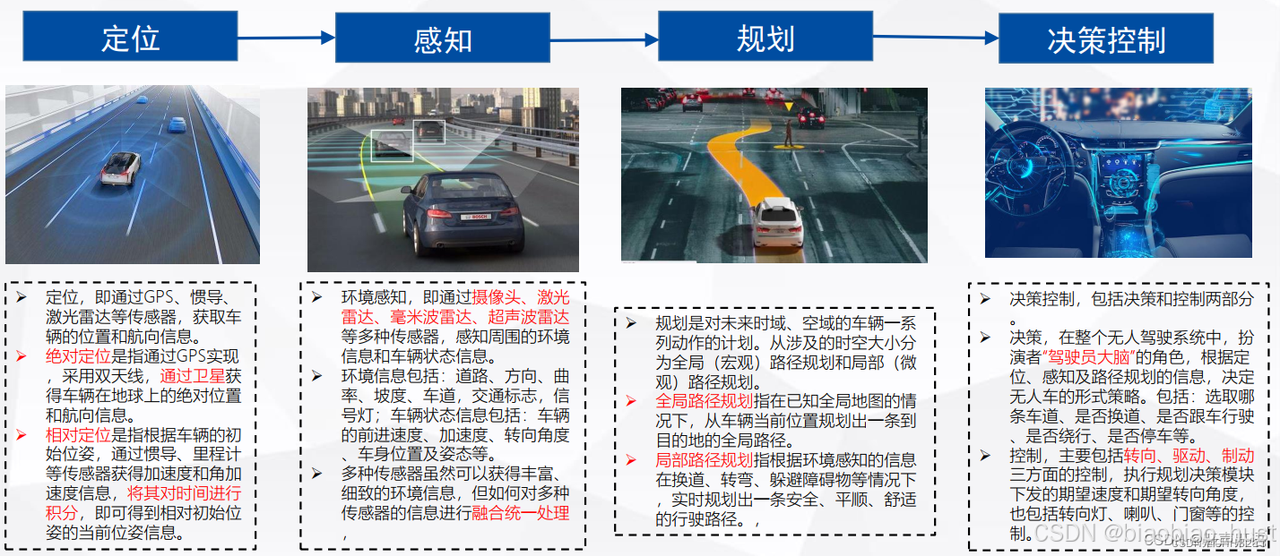

  • 应用层的软件决定车辆“看见”什么、“该往哪儿去”和“如何去”，对应着自动驾驶的关键功能逻辑。例如，应用层通常回答三个核心问题：“车在哪？要去哪里？如何去？”。从功能上看，感知模块好比自动驾驶汽车的“眼睛”和“耳朵”，负责收集和识别环境信息；规划决策模块相当于“大脑”，负责根据感知信息做出驾驶决策和路径规划；控制执行模块则像“手脚”，将决策转化为油门、刹车、转向等车辆操作。应用层直接面向驾驶功能，实现如自适应巡航控制、车道保持、自动紧急制动等具体ADAS功能。

  • ADAS 软件架构中，底层软件负责与硬件打交道，提供统一接口和运行环境，屏蔽传感器与执行器的差异，相当于系统的地基；而应用层承载感知、融合、规划与控制等核心功能，直接实现自动驾驶能力，相当于系统的大脑与手脚。两者通过清晰的接口解耦协作，使系统既具备硬件适配性，又具备功能灵活性，是智能驾驶实现软硬协同的关键基础。


2 底层软件的模块组成与功能职责

底层软件作为ADAS的平台支撑，包含多个模块，各司其职地保障系统稳定、高效地运行：

2.1 操作系统内核

  • 底层软件的核心部分，提供任务调度、内存管理、设备驱动管理、文件系统和网络通信等基础功能。

  • 在ADAS中常用实时操作系统（Real-Time OS, RTOS）或满足POSIX标准的操作系统，以确保关键任务在严格时间内完成，提高系统实时性和可靠性。

  • 操作系统为应用层提供了多任务并发执行的环境，决定着系统整体性能和稳定性。

2.2 设备驱动程序（驱动层）

  • 直接与各类硬件交互的模块，包括传感器驱动和执行器驱动等。驱动程序负责初始化硬件、采集传感器原始数据以及控制执行机构的动作。

  • 例如，相机驱动获取图像帧数据、雷达驱动读取目标点云或测距数据；而转向、制动驱动则接收上层指令控制车辆转向角、制动力等。底层驱动通常会对传感器原始数据进行基础的预处理、封装打包，然后提供给上层使用。

  • 通过驱动层，应用层可以以统一的方式访问不同厂商、不同接口的硬件而无需了解硬件细节。

2.3 板级支持包（BSP）

  • Board Support Package，一种特殊的驱动层组件，位于主板硬件与操作系统之间。BSP针对特定硬件平台提供底层初始化和支持，使操作系统能够在该硬件板上正常运行。

  • 简单来说，不同硬件需要各自的BSP来封装硬件细节，例如CPU初始化、中断控制、时钟配置等，以便OS顺利启动并屏蔽不同主板的差异。

  • BSP对硬件和OS均相关，需要既懂硬件又懂操作系统接口的工程师来开发。

2.4 基础服务与库

  • 包括一些通用的系统服务和功能库，如时间同步服务、日志记录系统、诊断服务、通信协议栈等。它们为应用层提供常用功能支持。

  • 例如，ADAS常需要高精度的时间同步机制对齐各传感器数据时间戳，底层软件会提供时钟同步服务；又如通过CAN总线或以太网通信栈，实现ECU之间或传感器与执行器之间的数据传输。

  • 这些基础服务模块提高了系统开发的一致性和复用性。

2.5 虚拟化与分区管理（可选）

  • 在高级驾驶计算平台中，常采用Hypervisor（虚拟机监控器）等技术将单一硬件划分成多个隔离的运行环境。这允许在同一计算平台上并行运行多个操作系统或多个隔离的功能域，例如将安全关键的控制功能与高性能的感知算法隔离开。

  • 虚拟化和分区管理模块属于底层软件范畴，提供资源隔离、故障隔离的能力，提高系统安全性和稳定性。

综上，底层软件模块共同负责对硬件资源的管理与抽象，提供设备访问、计算资源调度、基础通信等服务。它的主要职责包括：屏蔽不同硬件平台的差异（软硬件解耦）、提供稳定实时的运行环境、保障系统安全与可靠，以及为上层应用提供高效的基础功能支持。正因有了成熟的底层软件，ADAS开发者才能将精力集中在上层算法上，而无需重复处理底层硬件细节。

3 应用层的模块组成与功能职责

应用层由实现具体ADAS功能的各类软件模块组成，这些模块通常按照自动驾驶信息流分为几个主要部分：

3.1 感知模块（环境感知）

  • 负责收集并理解车辆所处环境的信息，相当于自动驾驶的感官。

  • 感知模块从各种传感器获取数据（摄像头图像、雷达点云、超声波、GPS等），通过算法识别出周围的车辆、行人、车道线、交通标志等关键要素。

3.2 融合模块（Sensor Fusion）

  • 在感知基础上进一步提高数据可信度与完整性，其核心是对多个异构传感器的数据进行时空对齐、坐标转换与目标级合并，以减少误识、消除冗余、增强鲁棒性。

  • 融合方式可分为低层（数据级）、中层（特征级）和高层（决策级）融合，常用技术包括卡尔曼滤波、贝叶斯推断、置信度加权与深度融合网络等。

  • 融合结果最终构建出更加精确、统一的“世界模型”，为自动驾驶的路径规划与控制提供关键决策依据。

3.3 规划与决策模块

  • 负责根据感知融合得到的环境模型，制定车辆的驾驶策略和行驶路径，宛如自动驾驶汽车的“大脑”。

  • 决策规划模块首先会结合系统目标（例如导航目的地或当前驾驶任务）以及感知信息，决定下一步行为是什么——例如是保持车道、变道超车，还是减速避让。然后规划模块计算出具体的路径或轨迹，即车辆将如何行驶（包含未来若干秒的速度、转向曲线）。这一过程可能包括全局路径规划（基于地图的路线）和局部路径规划（避障与行车轨迹）。

  • 在ADAS中，规划决策模块需遵循车辆动力学约束和安全规则，确保输出的驾驶策略既有效又安全。例如，自适应巡航控制(ACC)的决策模块会根据与前车距离决定是否减速。规划决策模块直接影响乘客的驾乘体验，需在复杂场景下实时做出合理判断。

3.4 控制执行模块

  • 负责将决策模块给出的目标动作转化为具体的车辆控制命令（油门开度、制动力度、转向角度等），驱动车辆执行相应操作。

  • 控制模块可以看作驾驶员的“手脚”，对接底层的执行机构。通常控制分为纵向控制（如控制加速减速）和横向控制（控制转向）。它会对规划的轨迹进行跟踪控制，例如通过PID控制、模型预测控制等算法，在实际环境中微调车辆动作，使车辆平稳地按照规划路径行驶。控制模块需要精确及时，因为它直接作用于车辆动力系统，必须满足严格的实时性要求（例如每20毫秒输出一次转向控制指令）。

  • 在ADAS系统中，控制执行模块确保规划的决策能够切实地作用在车辆上，实现如转向避障、紧急制动等功能。其表现直接关系到车辆运动的稳定和安全。

3.5 其他高级应用

  • 在高级ADAS/自动驾驶应用层中，还有一些重要模块：例如高精度地图模块（提供静态环境信息，如高清地图中的车道、坡度、交通标志数据，用于辅助决策规划）、定位模块（结合GPS、惯性测量单元IMU、地图特征等进行车辆精准定位，以便感知和规划知道自车位置）、人机交互HMI模块（向驾驶员提供警报或信息，如ADAS警告显示、仪表盘提示）以及网联通信模块（V2X通信，将车辆与云端或其他车辆联网，以获取交通信息或远程指令）等。

  • 这些模块扩展了ADAS功能边界，例如利用云端交通信息优化决策，或通过高清地图预先了解前方道路情况，提升系统的预见性。

应用层各模块密切协作，形成“感知-决策-行动”的闭环：感知提供环境输入，决策规划产出行动方案，控制执行将方案付诸实施。需要注意的是，应用层软件往往部署在多个电子控制单元（ECU）上协同工作，例如摄像头ECU负责感知处理、一个域控制器汇总感知结果做决策，底盘控制器负责执行控制命令等。应用层模块的划分也可能根据不同供应商架构略有不同，但总体职责如上。

4 底层软件与应用层之间的接口与通信

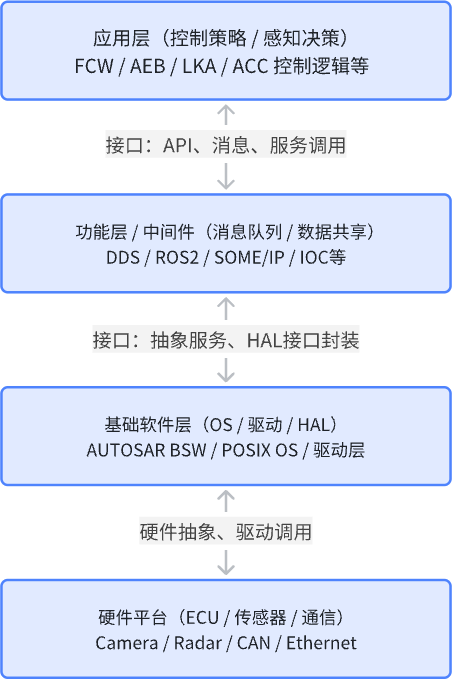

图：ADAS软件的典型分层架构示意（底层软件、功能层/中间件、应用层），以及层间接口关系。底层基础软件通过统一接口为上层提供服务，上层应用通过中间件等机制与底层交互，促进软硬解耦和模块协同。

底层软件和应用层需要通过明确的接口和通信机制连接起来，以实现数据传递和控制指令的下达。常见的连接方式包括中间件框架、消息总线以及定义良好的接口规范：

4.1 中间件（Middleware）

  • 中间件是介于操作系统和上层应用软件之间的软件层，负责不同模块间的数据交换和服务调用。它为应用层提供统一的通信接口，管理消息的发布/订阅、服务请求等，从而屏蔽底层系统的复杂性。使用中间件后，应用开发人员可以专注于算法功能，本身不必处理底层通信细节。

  • 在汽车领域，AUTOSAR架构中的运行时环境（Runtime Environment, RTE）就是典型的中间件。RTE承担了上层软件组件（SWC）之间的数据通信和调度，并负责调用底层OS提供的通讯服务，是连接基础软件和应用软件的关键桥梁。通过RTE，中间件让应用层各模块解耦独立，却又能高效协同工作。

4.2 消息通信机制

  • ADAS系统广泛采用消息传递的架构，不同模块通过发送和接收消息共享信息。

  • 这通常基于发布-订阅模型：数据产生方（如感知模块）将处理结果打包成消息对外发布，任何需要该数据的模块（如决策模块）订阅并接收消息。典型实现有总线通信（如CAN、CAN-FD总线用于车辆控制消息；以太网用于高速数据）、或者数据分发服务DDS等。

  • 比如，在ROS（机器人操作系统）框架下，各ADAS功能被封装为节点，通过主题(topic)发布和订阅数据流，这是中间件范畴的通信机制。消息通信机制确保了模块间的松耦合和数据异步传输，方便系统扩展和功能复用。

  • 当感知模块检测到障碍物时，会发布一条障碍物信息消息，决策模块一旦订阅到该消息便可据此更新行驶策略。

4.3 接口API

  • 底层软件通常以应用编程接口（API）形式向上提供服务接口。例如传感器驱动提供API让应用层查询传感器数据或者控制硬件参数；操作系统提供系统调用接口用于申请内存、创建线程、获取时间戳等。

  • 通过这些接口，应用层代码可以直接调用底层功能。例如，ADAS感知算法可能通过相机驱动API获取一帧图像数据，或通过OS提供的线程API创建并行任务处理多路传感器数据。这些API的设计强调标准化和线程安全，以保证上层调用方便且不会破坏底层系统稳定。

4.4 数据格式与模型

  • 为了在层间传递复杂数据（如传感器对象列表、轨迹规划结果），通常会定义统一的数据格式或对象模型。比如定义车载传感器输出的标准消息格式（时间戳、坐标系、对象列表结构），使得驱动采集的数据能被上层模块正确解析。

  • 中间件也会提供序列化/反序列化机制，将数据转换为可传输的字节流并恢复成应用层可用的对象。统一的数据接口有助于不同模块、不同团队开发的组件顺畅集成。

综合来说，底层软件与应用层通过“服务调用 + 消息通信”的组合实现互联：应用层通过中间件/接口获取传感器数据、调用底层服务；底层通过消息/回调接收控制指令并作用于硬件。良好的接口设计和通信机制对于ADAS系统至关重要，它既要满足实时性（及时送达关键制动指令）、可靠性（丢帧重发、错误检测）、又要保证解耦性（模块彼此独立，便于升级替换）。

目前业界在ADAS系统中广泛采用的接口通信中间件还包括Adaptive AUTOSAR（服务导向架构SOA的汽车中间件）、一些厂商自研的消息总线，以及开源框架如Cyber RT、Apollo架构中的模块总线等。对于初学者来说，理解这些接口机制有助于掌握ADAS系统各部分如何协同工作。

5 底层软件与应用层的典型工作流程

ADAS系统的底层软件和应用层相互配合，使车辆能够感知环境并作出响应。下面以典型的数据/控制流程说明二者如何协同运作：

5.1 传感器数据采集

  • 车辆上的各类传感器（摄像头、雷达、激光雷达、GPS/IMU等）持续感知环境并产生原始数据。底层驱动程序在操作系统的调度下定时读取这些传感器数据。

  • 例如摄像头驱动每隔33毫秒取一帧图像，雷达驱动每隔50毫秒获取一组点云或目标信息。底层软件会对数据进行初步处理（如传感器坐标转换、模数转换后的信号滤波等）并将数据缓存在内存中。

5.2 数据发布与传输

  • 采集到的传感器数据经过底层的封装，通过中间件消息机制发布给应用层感知模块。每一种传感器数据会形成特定消息（比如“前视相机图像”消息、“前雷达目标列表”消息），其中包含数据内容和时间戳等元信息。

  • 底层软件通常在发布前完成“数据缓存”和“数据发布”两个步骤，即先将新数据写入缓冲区，再通过中间件将缓冲区指针或拷贝发送出去。在这过程中，涉及到底层的内存管理、总线通讯等技术细节。

  • 例如，OS需要为每帧图像申请内存并在使用完毕后释放，以免内存泄漏；通信栈需确保大数据块通过车辆网络快速传输而不丢失。底层软件保证了数据从物理硬件可靠、高效地运输到上层算法。

5.3 感知处理

  • 应用层的感知模块收到底层传来的各类传感器消息后，开始在CPU/GPU上执行计算密集的识别与融合算法。

  • 例如，摄像头图像经过神经网络模型进行车辆和行人检测，雷达点云通过聚类算法识别目标物体，随后视觉和雷达结果通过融合模块合并成统一的环境对象列表。期间，底层的软件（如OS调度、并行计算库）提供计算支撑。

  • 例如操作系统会分配不同的CPU核来并行处理多路传感器，或利用GPU驱动加速深度学习推理。感知模块在底层支持下输出结构化的环境感知结果，例如“前方40米处有车辆，左侧20米处有人”。

5.4 决策规划

  • 决策模块周期性地从感知模块获取最新的环境信息（通常通过内存共享或消息传递获取感知结果数据结构），并结合地图、目的地等信息进行驾驶决策和路径规划。

  • 底层软件在此阶段提供诸如高精度计时、随机数生成（用于决策算法中的采样）、以及算法所需的基础库支持。例如路径规划可能调用底层提供的数学库函数计算曲线、调用文件系统读取高清地图片段等。

  • 规划算法运行过程中，OS还负责确保其在要求的时间周期内完成计算（实时调度）。

  • 最后，决策规划模块形成一个新的行驶方案（如“减速跟车”或一条规划路径曲线)，并通过中间件向控制模块发送指令或轨迹消息。

5.5 控制命令下达

  • 控制执行模块接收来自决策规划的目标指令，例如期望车辆在未来100ms内减速5 km/h或者按照给定曲线转向。

  • 控制模块根据这些高层指令，结合车辆当前状态（速度、姿态，由底层传来的车辆状态信息获得），计算出具体的执行参数（油门开度xx%、制动压力yy帕，转向角度zz度等）。然后，控制模块通过底层的软件接口将这些控制命令发送给车辆各执行器的驱动程序。

  • 例如，底层提供了制动控制API，控制模块调用它传递所需制动强度，底层驱动会将此转换为CAN总线消息发送到制动执行器ECU，触发实际刹车动作。类似地，转向指令通过转向驱动发送到转向执行机构。

  • 整个过程需要底层软件确保命令准确无误地发送，并在必要时得到执行反馈（如执行器回传已执行状态），供应用层校验和闭环控制。

5.6 反馈与监控

  • 底层软件持续监控传感器和执行器状态，将车辆的实际行为反馈回应用层。例如，通过底层读取车轮速度传感器、转角传感器等，获取车辆实时运动状态，并将其发布给应用层（比如定位模块或控制模块）用于误差校正。若底层检测到传感器或执行器故障（例如驱动无法读取传感器数据或执行器未响应），它也会通过诊断信息上报应用层或者触发安全机制。

  • 应用层的功能安全模块据此可以进入降级模式（如提醒驾驶员接管或启用冗余方案）。在整个工作流程中，底层和应用层共同形成闭环控制，底层负责信号的可靠传递和硬件动作，应用层负责算法决策，两者协调实现ADAS功能的感知-决策-行动循环。

此工作流程体现了底层软件与应用层之间紧密但分工明确的协作：底层强调数据获取和执行可靠，应用层强调决策智慧和策略优化。得益于底层提供的实时环境和通信支持，应用层算法才能高效运转；反过来，应用层发出的指令又通过底层执行，真正影响车辆行为，实现辅助驾驶目标。

6 底层软件与应用层的作用和相互依赖

总结来看，底层软件和应用层在ADAS系统中各自扮演不可或缺的角色，并通过清晰的接口相互依赖、共同构成完整的软件栈：

6.1 底层软件的作用

  • 提供基础支撑平台。它直接控制硬件并向上抽象出统一的资源视图，使上层模块不必关心硬件细节就能利用传感器和执行器。

  • 底层软件保证了实时性和可靠性，通过实时操作系统调度关键任务、通过驱动精确控制硬件时序，确保如制动控制这类时间敏感的功能可靠执行；通过监控和冗余机制，提高系统安全健壮性，防止单点故障失控。同时，底层软件实现了软硬件解耦和标准化，方便不同硬件平台上复用相同的应用算法。

  • 简而言之，没有稳定高效的基础软件，ADAS的复杂算法将失去运行土壤，系统可能无法满足汽车严苛的安全和实时要求。

6.2 应用层的作用

  • 实现驾驶智能和车辆功能。应用层的软件直接决定了ADAS系统能够做什么，例如能否识别行人、如何响应碰撞风险、如何保持车辆在车道中央等。这是ADAS为终端用户提供价值的所在——各类高级驾驶辅助功能皆由应用层实现。

  • 应用层也是系统的“创新”部分，不同厂商的ADAS差异主要体现在应用层算法效果上。可以说，没有应用层算法，底层软件再稳定，车辆也只是拥有“感官和四肢”却没有“大脑”的躯体，无法实现自动驾驶的目标。

6.3 相互依赖关系

  • 底层软件与应用层呈现出平台与应用的关系，两者相辅相成。应用层依赖底层软件提供传感器数据和硬件控制接口，如果没有底层的支持，感知算法将无数据可用、控制算法也无法影响车辆执行机构。

  • 同时，底层软件的发展也为了满足应用层需求而演进，例如感知算法需要更高带宽的传输和更多并行计算资源，促使底层引入高速以太网和多核调度技术；规划控制算法需要严格的实时保障，底层就需提供实时操作系统和更精细的调度策略。反过来看，底层软件本身并不完成特定驾驶任务，只有当应用层算法部署其上并发挥作用时，整个ADAS系统才能产生实际功能。

  • 因此，可以将底层软件视作地基，应用层视作建筑：地基牢固才能支撑高楼，建筑合理才能实现用途，两者共同构成一个稳健、高性能的ADAS系统。

6.4 协调与分层优势

  • 采用底层软件和应用层分层设计，使得开发流程和职责划分更加清晰。底层软件工程师专注于平台开发，保障系统资源管理、接口稳定；应用层工程师则专注于算法逻辑，实现功能创新。

  • 这种分工提高了开发效率和软件质量，各层模块具有高内聚、低耦合的特性，利于后续功能扩展和维护升级。同时，当硬件升级或更换时，只要底层软件做相应适配，上层应用可以不变或仅作最小改动便可运行在新平台上，体现出良好的可移植性和复用性。

总之，底层软件和应用层一个偏“隐形”一个偏“显性”，一个管底层细节一个管高级策略，共同承担了ADAS系统从感知外界到决策控制的完整链条。

它们各自在ADAS系统架构中扮演着基础支撑和智能决策的角色，任何一方的缺失都会使系统无法实现预期功能。只有底层与应用紧密配合、协同优化，ADAS才能在保证安全的前提下发挥出预期的辅助驾驶性能。

7 重点掌握的核心知识点

针对ADAS软件架构的初学者，建议从以下核心知识点入手，以工程师视角构建对底层软件和应用层的系统性理解：

7.1 分层架构理念

  • 理解汽车软件分层设计的思想，区分基础软件和应用软件的职责范围。掌握为何要进行软硬解耦、分层带来的稳定性和复用性益处。明确ADAS系统的整体架构框架（传感器→感知→决策→控制→执行）以及各层之间如何通过接口通信协作。

7.2 操作系统与实时性

  • 熟悉车辆实时操作系统的基本概念和功能。了解调度算法（如优先级调度）、中断机制、同步与互斥等OS基础知识，特别是实时性要求对ADAS安全的重要性。

  • 初学者应理解为何ADAS需要实时OS支持，以及常见汽车OS平台（如AUTOSAR OS、QNX、Linux在汽车中的应用差异）。

7.3 设备驱动与硬件接口

  • 掌握驱动程序的作用以及如何与常见汽车传感器/执行器交互。了解传感器接口协议（如摄像头的MIPI接口、雷达CAN接口）、执行器控制总线（如CAN、LIN）的基本原理。

  • 初学者应认识几个典型传感器驱动工作流程，例如摄像头驱动如何获取图像帧，转向驱动如何发送转角命令。理解板级支持包（BSP）如何帮助操作系统适配新硬件，也是有益的知识点。

7.4 中间件与通信机制

  • 学习ADAS系统中中间件或消息总线（如AUTOSAR RTE、ROS2的DDS）的工作原理。重点掌握发布-订阅模型在ADAS软件架构中的应用（模块如何发布感知消息、订阅决策指令）以及服务调用机制（如车辆状态查询服务等）。

  • 理解中间件如何实现模块解耦、数据分发和资源管理。可以通过简单实例（比如利用ROS发布/订阅一个模拟传感器数据）来加深对通信机制的理解。

7.5 ADAS核心算法模块概念

7.5.1 ADAS应用层各核心模块

  • 环境感知：知道摄像头、雷达、超声波等传感器的大致作用，感知算法如何检测物体、识别车道线等。

  • 传感器融合：理解为何需要多传感器融合，融合结果如何提高感知可靠性。

  • 定位与地图：基本了解定位模块如何提高车辆定位精度，高精度地图在辅助决策中的作用。

  • 决策规划：了解状态机决策、路径规划（如避障路径规划）的概念，纵横向控制策略的基本思路。

  • 控制执行：理解PID控制等简单控制原理，线控转向、制动的概念，以及控制器需满足的实时精度要求。

虽然算法实现复杂，但初学者应先掌握每个模块“解决什么问题”以及和其他模块“如何衔接”。例如，知道感知模块输出障碍物列表供决策模块使用，决策模块输出目标车速供控制模块跟踪等。

7.5.2 系统集成与测试意识

  • 培养系统工程思维，认识到ADAS是软硬件协同的复杂系统。了解硬件在环(HIL)仿真测试、软件在环(SIL)测试等基本概念，认识到底层软件与应用层都需要经过严格测试验证才能保证系统可靠。

  • 初学者应明白在开发中如何利用仿真工具、数据记录回放等手段调试算法与底层交互，确保整个链路闭环正常。还应了解基本的功能安全标准（如ISO 26262）对软件架构的要求，如不同安全等级的软件需隔离等思想，这有助于理解底层软件诸如分区隔离的必要性。

7.5.3 行业标准和框架

  • 熟悉汽车领域常见的软件架构标准和平台。例如AUTOSAR经典平台的三层架构（基础软件BSW、运行时环境RTE、应用软件ASW）、自适应AUTOSAR的服务架构思想，ROS在自动驾驶研发中的使用，Apollo Cyber RT架构等。

  • 了解这些标准能帮助初学者对照学习实际系统如何实现底层与应用分层。尤其AUTOSAR作为权威架构，其基础软件模块分类（如CDD、服务层等）和接口概念，对理解ADAS底层软件很有帮助。

掌握以上核心知识点，将为ADAS初学工程师打下坚实基础。在学习过程中，建议多结合实际案例（例如简单的自动紧急制动功能需要哪些底层支持、涉及哪些应用算法）来应用上述知识。

随着理解的加深，再逐步钻研具体算法实现和更高阶的优化技术。通过对底层软件和应用层分工协作的深入理解，初学者将能够更从容地面对ADAS系统的软件开发与架构设计挑战。

8 综合应用与实战指南

本章基于前文第 2 ~ 6 章的架构与流程描述，聚焦如何在项目中设计、验证和优化底层软件与应用层的协同工作。

8.1 架构设计要点

  • 职责清晰，接口规范
    在功能分层之外，务必为每个模块定义清晰的 API、消息格式与时序约束，形成统一的接口文档。

  • 时序预算与资源隔离
    结合 RTOS 调度与中间件发布/订阅机制，预算感知→决策→控制的端到端延迟，并用分区或虚拟化隔离安全关键域。

  • 可测可控性
    从驱动层到应用层都要兼顾可观测性：日志、诊断接口（DTC）、健康监测（Watchdog）必须覆盖关键路径。

  • 功能安全与容错降级
    按 ISO 26262 要求，定义 ASIL 分级，设计故障注入和降级策略，在底层或应用层检测到异常时能安全退回或提示驾驶员。

8.2 协同开发与验证流程

  1. 单元与集成测试

    • 驱动和 BSP 层：通过硬件在环（HIL）模拟或虚拟总线（CAN/Ethernet 模拟）验证接口正确性。

    • 应用层算法：在 SIL 环境中加载真实/合成传感器数据，验证感知、融合及控制逻辑。

  2. 整车闭环验证
    将底层软件刷入 ECU，应用层部署在域控制器上，通过真实车辆或高保真模拟台架验证端到端效果。

  3. 持续集成(CI) 与回归测试
    建立自动化流水线，每次驱动或算法更新后执行脚本化测试，确保接口兼容与性能回归可控。

8.3 端到端示例：AEB（自动紧急制动）流程

  1. 数据采集：

    • 雷达驱动 50 ms/帧、摄像头驱动 33 ms/帧，底层完成时间同步与滤波。

  2. 数据发布：

    • 通过 RTE 发布“雷达目标列表”和“图像帧”消息，应用层同时订阅。

  3. 环境建模与风险评估：

    • 感知模块输出障碍物列表，规划模块计算 TTC（Time‑To‑Collision）并判断触发条件。

  4. 制动决策与执行：

    • 控制模块基于 MPC 算法生成制动压力命令，通过 CAN 总线下发，底层驱动执行并反馈执行状态。

  5. 闭环监控：

    • 执行器状态与车速反馈到应用层，用于误差校正与异常检测。

8.4 性能优化与调优要点

  • 延迟分析：逐层测量驱动→中间件→算法→CAN 发送的耗时，找出瓶颈并优化数据路径。

  • 并行调度：合理划分 RTOS 任务优先级，将感知、融合与控制模块并行运行，利用多核优势。

  • 内存与带宽管理：避免大数据拷贝，使用零拷贝机制；对以太网和 CAN‑FD 总线做流量控制。

  • 算法轻量化：对边缘平台，使用定点或半精度模型，平衡精度与运算效率。

8.5 未来趋势与扩展

  • 动态分层与服务化：基于 Adaptive AUTOSAR 或 SOA，将底层服务与应用功能动态组合，提高系统灵活性。

  • 容器化部署：在域控制器上使用轻量级容器或微虚拟机，实现不同版本和算法的热插拔。

  • AI 推理安全：将神经网络推理纳入安全框架，结合可信执行环境（TEE）与算力隔离。

  • 跨域协同与 V2X：与云端、大数据平台联动，动态调整功能参数，实现协同驾驶与 OTA 升级
